整车型号

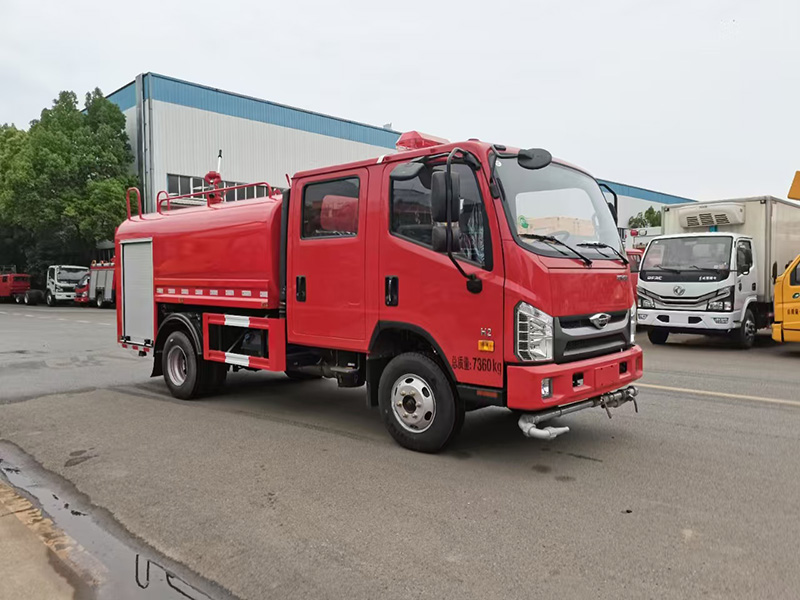

CLW5073GPSADY型洒水车

底盘型号

BJ1076VEADA-51

额定装载质量(kg)

3290

长（mm）

6200

整车整备质量(kg)

3680

宽（mm）

2050

**总质量(kg)

7360

高（mm）

2540

轴荷(kg)

2640/4720

轴距（mm）

3360

准乘人数

6（含驾驶员）

接近角/离去角（°）

19/15

※发动机

发动机型号

Q28-130C60

功率(kw)/马力

96/130

生产厂家

安徽全柴动力股份有限公司

排放标准

GB17691-2018 国Ⅵ

※底盘配置

空调

有

中控锁

有

电动玻璃

有

遥控钥匙

有

方向助力

有

多功能方向盘

/

日间行车灯

/

油刹

有

变速箱

/

电压（V）

12

※总体布置

整车由乘员室和车身两大部分组成，底盘采用双排座驾驶室，前部为水罐，后部为水泵房。

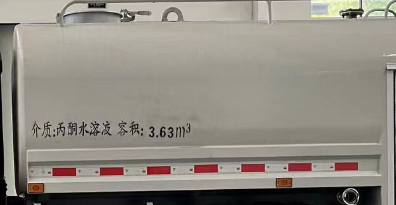

公告容积（L）

3630

罐体材质

Q235 碳钢

实际容积（L）

约4500

厚度(mm)

4

形状

方圆形罐体

人孔

设DN420 人孔1 个，带有快速锁定/开启装置

注水口

在水罐两侧各接1 只DN65 接口

进出水口

设1 个水罐到水泵进水管，DN100 阀门设1 个水泵**水罐充水管，DN50 阀门

材质及工艺

◇罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、车辆运载平稳安全等特点；

◇罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。

◇罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。

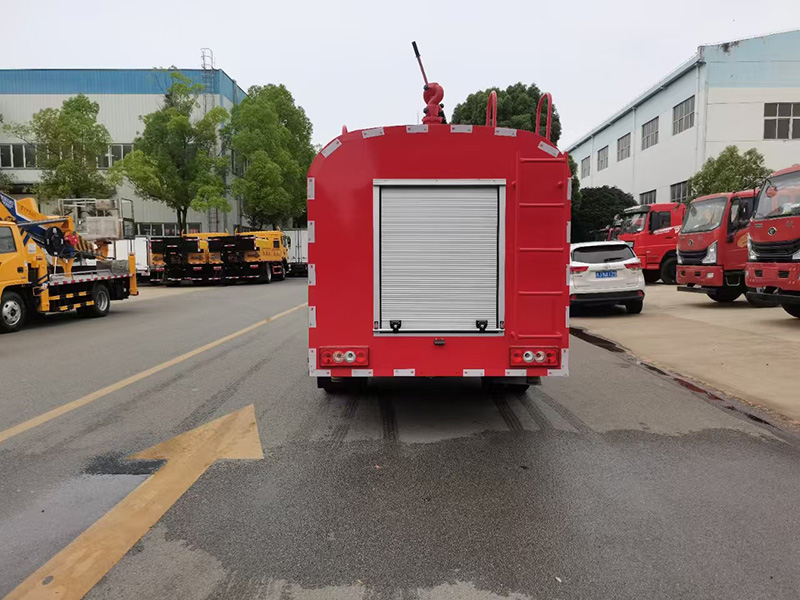

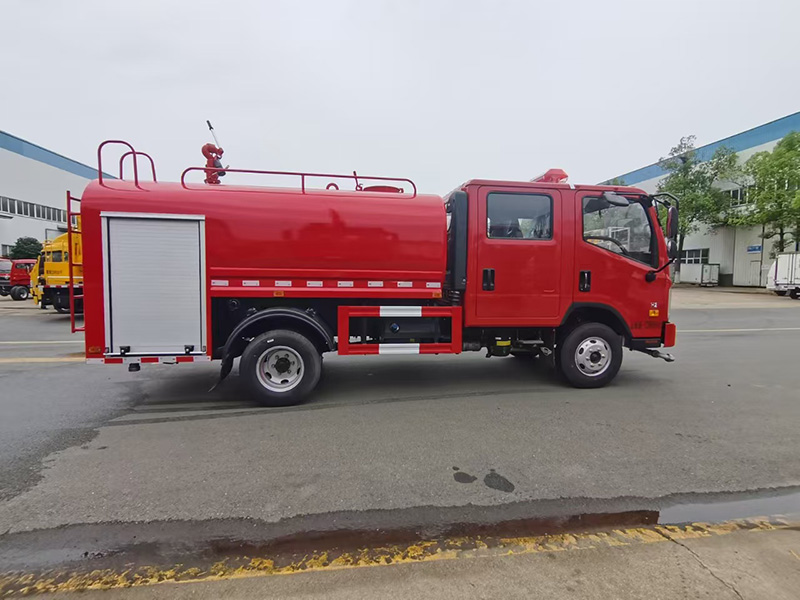

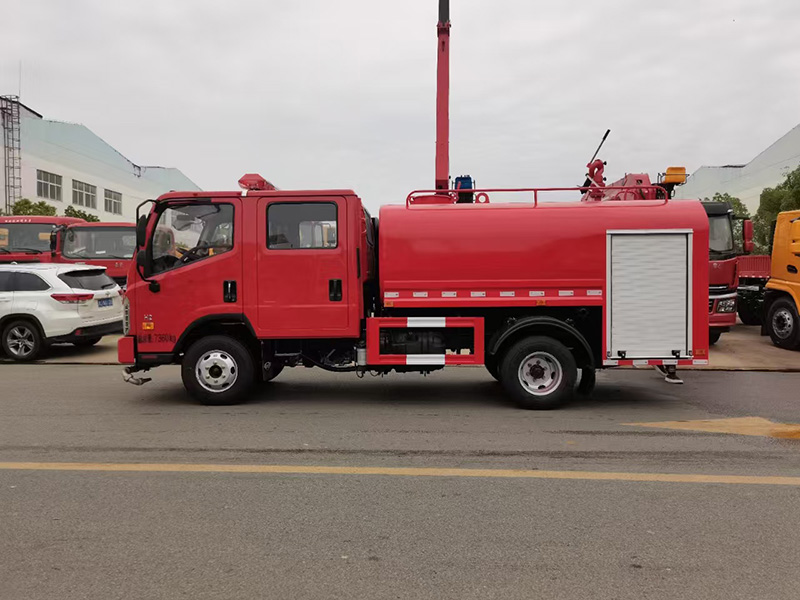

图片展示

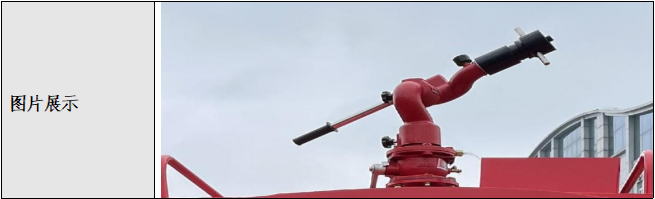

型号

20 型消防水炮

射程（m）

水≥48

流量（L/s）

20

压力（Mpa）

0.8

俯仰旋转（°）

-30～+70

重量（kg）

≤35

水平旋转（°）

0～360

特点

◇射程远、水流集中、保护面积大

◇操作灵活方便、炮身可做水平回转和仰俯回转

◇喷射时可做直流和喷雾

◇主要规格、性能参数均符合中华人民共和国标准GB19156-2003

《消防炮通用技术条件》的要求

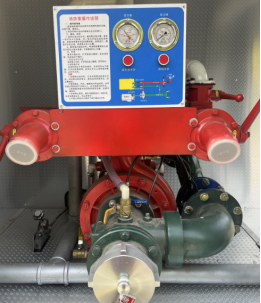

型号

20 型消防泵

引水方式

循环引水

安装方式

后置式

**真空度（KPa）

≥85

出口压力（Mpa）

1.0

7 米引水时间（秒）

≤35

1min 内真空降值（KPa）

＜2.6

特点

◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点

◇泵壳采用导叶式，叶轮采用平衡环、平衡孔结构，大大减小了轴向力及径向力，提高了寿命

◇各项性能指标均符合GB6245-2006 标准，并通过**消防装备质量监督检验**型式试验。

◇是目前国内消防泵的升级换代产品，并可与国外同类产品媲美

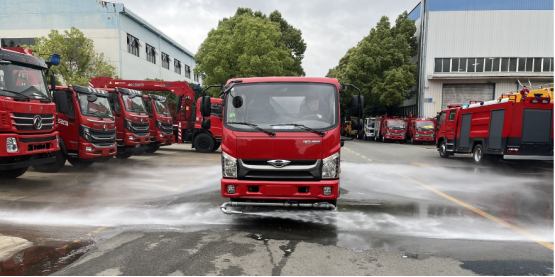

前冲

标配前置对冲圆锥喷嘴，冲洗宽度≥25m 圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。

图示

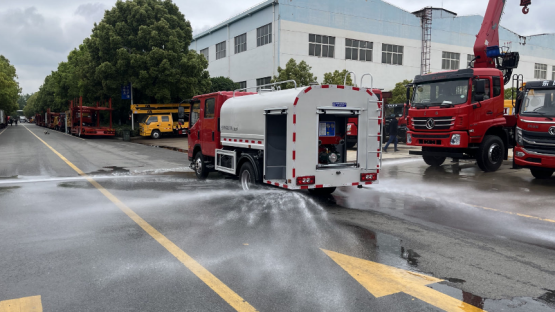

后洒

双侧后洒，洒水面积15m²

消防炮

流量达到20L/s，柱状射程约48m，雾状射程15m，可用作消防救援灭火。

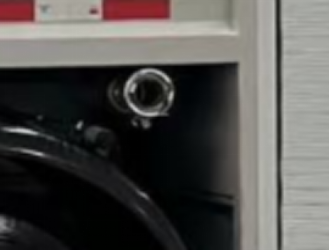

外注水

外注水具有连接简便，解脱迅速、密封性能高等优点。

图示

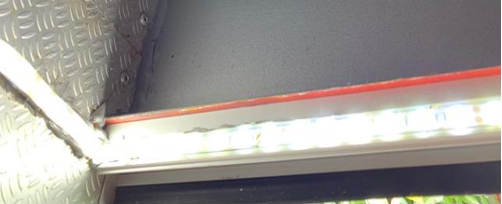

泵房照明

具有防水、防潮功能的LED 灯带，满足光线不足作业时泵房内的照明。

图示

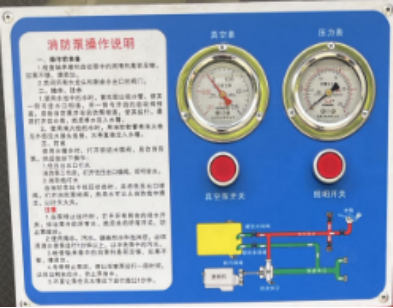

**面板

全新升级亚克力**面板，清晰明了的标注了管路示意图及操作注意事项。

图示

序号

名 称

型号

数量

单位

备注

1

吸水管

KD100/2 m

2

根

螺纹式

2

滤水器

FLF100

1

件

螺纹式

3

水**

1

支

内扣式

4

吸水管扳手

FS100

2

把

5

注水带

5 米

1

盘

标配消防泵、消防炮；也可配洒水泵洒水炮
